Современные котлы — это высокотехнологичные агрегаты, работой которых управляет электроника. А она очень требовательна к электропитанию. Причем требовательна и к величине напряжения, и к его форме: должна быть синусоида и 220В с небольшой погрешностью в 5%. По статистике четвертая часть поломок газовых котлов связанна с перепадами в электросети. Вот по этой причине у вас должен обязательно стоять стабилизатор и/или источник бесперебойного питания. Причем, как ни странно, пик поломок приходится на позднюю весну/лето. И этому есть две причины: летние грозы и соседи, затеявшие ремонт/стройку. Если приближение грозы увидеть можно, то узнать, когда кому-то понадобится включить сварку/болгарку/пилораму невозможно. Потому нужно свое дорогостоящее оборудование защищать.
Если защитить хотите только газовый котел, подключаете эти устройства в сеть, а с их выхода подаете напряжение на котел. Если же стабилизатор установлен общий на квартиру или дом, то персонально для котла это устройство необходимо только в том случае, если от той же розетки запитывается еще и устройство, имеющее электромотор (холодильник, стиральная машинка и т.п.). Скачки во время включения/выключения таких устройств действуют на автоматику котла ничуть не лучше, чем перепады в сети.
Виды стабилизаторов
Самое широкое распространение получили три вида устройств:
- Релейные. Их еще называют цифровыми.
- Электронные – второе название – «тиристорные».
- Электромеханические.
В основе любого стабилизатора лежит автотрансформатор. В релейных и электронных устройствах он имеет несколько обмоток – от 4 до 20. Их подключением/отключением и выравнивается входное напряжение. Понятно, что точность стабилизации зависит от количества обмоток: чем их больше, тем меньше шаг корректировки, то есть напряжение поддерживается с меньшими отклонениями.
Разница между релейными и электронными моделями в типе используемых переключателей. Как следует из названий – это реле и тиристоры. Схема построения их аналогична, но из-за разницы во времени срабатывании элементов (тиристоры намного быстрее) лучшие показатели у электронных моделей. Высокое быстродействие элементов коммутации (тиристоров) позволяет управлять большим количеством обмоток. В результате на выходе напряжение имеет меньший разбег – более высокая точность стабилизации:
- релейные стабилизаторы обеспечивают точность 5-8% (разбег напряжения 203В — 237В);
- электронные – точность 2-3% (разбег 214В – 226В).
Как выбрать стабилизатор напряжения для газового котла
Если тип стабилизатора вы выбрали, пришло время определиться с мощностью. Потребляемая мощность котла указана в паспортных данных, обычно она колеблется от 100Вт до 200Вт. Но это средняя мощность. В моменты включения/выключения устройств она может быть больше в 4-5 раз. Потому умножаете цифру из паспорта на 5, добавляете небольшой запас (10%) и имеете требуемую мощность.
Определившись с мощностью, нужно выбрать брэнд. В первую очередь обратите внимание не на строчку «страна-производитель», а на ассортимент продукции. И в Китае делают неплохую технику. Тут вопрос качества, а не географии. Если фирма выпускает стабилизаторы в широком диапазоне мощностей – это хороший признак: технология отработана. Не советуем брать новинки, так как для нормальной обкатки модели требуются годы. А для стабилизаторов лучшее – это проверенное.
Если говорить о производителях конкретно, то лучше всех себя показали устройства российского производства: Штиль, Лидер, Прогресс. Неплохо работают украинские Volter. Из Европы в Россию поставляются только итальянские Orion. Других «европейцев» (не считая стран СНГ и прибалтов) по заверениям специалистов на рынке нет. Есть еще белорусские ЗОРД. Их собирают из китайских запчастей.
Стабилизатор Штиль российского производства имеет хорошие характеристики
Если говорить о технических характеристиках, на которые можно обратить внимание, это на:
Все стабилизаторы небольшой мощности (а такие для газовых котлов и нужны) рассчитаны на однофазные сети 220В. Трехфазные стабилизаторы нужны лишь в том случае, когда сам котел у вас требует трехфазного подключения.
Конкретные примеры выбора стабилизаторов
Неплохо по надежности работают стабилизаторы латвийской фирмы «Ресанта». В ассортименте производятся релейные и электромеханические модели устройств. По мощности для газовых котлов подходят две модели электромеханических стабилизаторов: Ресанта ACH — 500 /1- ЭМ и Ресанта ACH — 1000 /1- ЭМ. Ниже приведены их характеристики.
Технические характеристики электромеханических стабилизаторов «Ресанта» (для увеличения масштаба кликните по картинке)
Если посмотреть на строчку «Время регулирования» вы увидите просто плачевную цифру – 10v/сек. То есть за секунду может быть компенсирован перепад на 10В. В реалиях на наших сетях перепады составляют в несколько раз больше. Что это значит? Такие стабилизаторы не смогут гарантировать безопасность газового котла.
Давайте рассмотрим примеры подбора стабилизаторов для конкретных моделей котлов. Например, владелец газового котла Vaillant turboTEC plus VUW 362-5 ищет стабилизатор, так как при установке его предупредили, что ремонтировать по гарантии оборудование не будут, если этого устройства не будет. Хорошо, что ребята попались честные и предупредили. Часто просто молча ставят штамп, а потом отказывают в ремонте. В месте проживания пропадание электроэнергии и скачки – дело обычное. Исходя из такого положения, лучший вариант – для обеспечения работы на время отключений.
Если говорить о мощности стабилизатора, то в данном случае потребляемая мощность котла 175Вт. Для учета пиковых нагрузок умножаем эту цифру на 5: 175Вт*5=875Вт. То есть для этой модели газового котла «Виалант» подходит стабилизатор мощностью от 900Вт.
Рассчитаем мощность стабилизатора для модель LUNA-3 COMFORT 240 i. Этот котел потребляет 80Вт. Рассчитываем пиковые нагрузки – 80Вт*5=400Вт. Для этого оборудования подойдет стабилизатор совсем маломощный, но менее 500Вт такие устройства бывают редко. Потому выбирайте один из пятисотватных. Кстати, другие котлы той же линейки потребляют намного больше электроэнергии, так что для каждой модификации требуется делать расчет.
Все автоматизированные газовые котлы требуют стабильного напряжения на входе. Пусть у них, как у Baxi стоят платы защиты от перепадов, но с перепадами в наших сетях они справляются не всегда. Некоторые сервисные центры, как в случае с «Виалантом», официально предупреждают о необходимости установки стабилизаторов. У других, как, например, у «Аристонов», это не требование, а рекомендация. Но при отсутствии стабилизатора на входе котла или в квартире/доме просто объявляют поломку не гарантийной из-за ненадлежащих условий эксплуатации. А условия эксплуатации определяются исходя из паспортных данных.
Давайте рассмотрим немецкие котлы. Навесной газовый котел Buderus Logamax U052-28. Вот требования по электропитанию.
Требования по электропитанию у «Будерусов»
Из чего следует, что при подаче большего или меньшего напряжения режим работы будет нештатным, то есть ремонт в случае повреждения за счет владельца котла. Для обеспечения нормальных условий работы ставьте стабилизатор напряжения, а для котла «Будерус» этой марки мощность устройства 155Вт*5=775Вт.
Та же картина, примерно у «Висманов». На сайте нет требований по установке стабилизатора (в Германии нет в таких устройствах необходимости), а рабочее напряжение тоже 210-230В. Так что обеспечьте, пожалуйста. У этой марки потребляемая мощность для настенных газовых котлов 130-165Вт. Даже если вы не хотите заморачиваться и считать для каждой модели, берите 1кВт: ни одному из устройств больше не нужно. В данном случае запас никак не повлияет на работоспособность, хотя отражается на цене.
Для газовых котлов «Виссман» необходим стабилизатор
Итоги
Из всего сказанного выше, можно сделать вывод: вне зависимости от того, какой марки стоит у вас газовый котел, «Аристон», «Будерус», «Висман», «Бакси», или любой другой – ставьте стабилизатор. И безопасную работу газового котла обеспечат только на тиристорах. Пусть он и дороже. Просто помните, что стоимость платы управления (а именно она горит при повышенном/пониженном напряжении) – это половина стоимости котла.
Бурное развитие технологий сопровождается появлением новых моделей, казалось бы, привычной бытовой техники, но уже имеющей значительно расширенные функциональные возможности. Не является в этом плане исключением и отопительное оборудование. Не поддаются никакому сравнению традиционные газовые или твердотопливные котлы с простейшей автоматикой, не имевшие «конкурентов» еще каких-то пятнадцать лет назад, и их современные «собратья» с электронным управлением.
Такое оборудование - очень удобно в эксплуатации, поддаётся точным регулировкам и программированию режимов работы, дает немалый эффект экономии в плане расходования энергоносителей. И все же есть одно «но » - ему самому необходимо электропитание, причем – беспрерывное и весьма сбалансированное. То есть для того, чтобы быть уверенным в корректности работы электронной и электромеханической части современного отопительного котла, рекомендуется не пожалеть денег на еще одно приобретение - стабилизатор напряжения.
Проблем с приобретением таких приборов в наше время нет. Напротив, широкий ассортимент способен даже поставить в тупик неопытного потребителя. Поэтому предлагаем разобраться в вопросе: какой стабилизатор напряжения лучше для ? Давайте рассмотрим эту проблему с нескольких сторон: необходимость такого оборудования, разновидности стабилизаторов по принципу работы, оценочные критерии для правильного выбора и обзор моделей, составленный по отзывам потребителей.
Стоит ли игнорировать рекомендации по установке стабилизатора напряжения на газовый котел ?
Если «полистать» страницы интернет-форумов, то, судя по многочисленности вопросов, можно убедиться, что далеко не все хозяева домов и квартир в полной мере понимают значимость стабилизации питания газового отопительного оборудования. Мало того, некоторые из них усердно проталкивают свою наполненную скепсисом позицию, что, дескать, установка стабилизатора – это некий «откат в прошлое», к эпохе первых ламповых телевизоров. Мол, современная техника ушла далеко вперед , да и системы энергоснабжения уже не те, что были раньше. Поэтому покупка стабилизатора, с их точки зрения – это «деньги на ветер».
Получается, что такие скептики невольно сами становятся «глашатаями» критикуемого ими «отката». Да, конечно, никто не мешает подобным «критикам» приобретать газовые котлы с обычной механической автоматикой, основанной на термопаре. Это старая, проверенная годами эксплуатации схема, о которой нельзя сказать ничего плохого.
Но человек, идущий в ногу со временем, приобретающий современный котел , все же вправе рассчитывать на большее. И современное газовое оборудование открывает немало новых возможностей:
- Уходит в прошлое оборудование с нерегулируемой или регулируемой ступенчато интенсивностью сжигания газа. Реализована «умная» схема модуляции горения, когда в текущий момент времени автоматика сама задействует только необходимое количество горелок и управляет высотой языков пламени на них.
- В развитие указанной выше функции, электронные «мозги» котлов способны самостоятельно вести мониторинг изменений внешних и внутренних условий, на улице и в помещениях, чутко реагировать на изменения, без вмешательства пользователя вырабатывать и запускать самый оптимальный , экономичный алгоритм функционирования всей системы отопления в целом. Это поддерживает наиболее комфортные условия в квартире или доме с минимально возможным расходом газа.
- Системы плавного розжига и уменьшения интенсивности горения в конце цикла набора нужной температуры теплоносителя в контурах резко снижают число перезапусков котла, что значительно увеличивает долговечность оборудования.
- Современные системы отопления часто делаются многоконтурными, с разными показателями температур на отдельных участках. Электронные блоки управления способны сохранять в памяти заданные параметры, поддерживать требуемые режимы работ с программированием как по часам, так и по дням недели. То есть система отопления будет работать с нужной отдачей именно тогда, когда это действительно требуется.
- Электроника котлов способна руководить и циркуляционными насосами системы, с тем расчетом , чтобы обеспечивалось оптимальное распределение выработанной тепловой энергии по всей протяженности контуров отопления.
- Заботится автоматика и о безопасности самого оборудования. Помимо стандартного набора ступеней защиты (от затухания, падения давления газа, недостаточной тяги, перегрева и т.п .), реализован еще целый ряд функций. Так, даже при длительном отсутствии владельца, система будет защищена от замерзания. При простоях блок управления самостоятельно периодически тестирует электромагнитные краны и циркуляционные насосы, производя кратковременные запуски или переключения. То есть резко снижается вероятность застоя в контурах, прикипания уплотнений, заклинивания клапанов.
Согласитесь, впечатляет. Но электроника требует стабильного электропитания. И стоимость стабилизаторов по сравнению с ценами на котел - не столь высока, чтобы отказываться от указанных преимуществ.
Теперь несколько слов по второму пункту возражений, о том, что стабилизация напряжения - не столь уж необходима.
Да, действительно, система энергоснабжения постоянно развивается, и частые перебои в ее работе становятся редкостью. Встроенные импульсные блоки питания стали менее чувствительны к нестабильности напряжения – этот параметр, кстати, обычно указывается в паспортах оборудования, например, 220 В ± 20%. Но беда в том, что от скачков напряжения все равно никто полностью не застрахован, а они нередко могут выходить за допустимые пределы.
Цены на стабилизаторы
стабилизатор
- Одна из причин кроется в том, что, зачастую , развитие линий электропередач и сети трансформаторных подстанций просто не поспевает за насыщением быта современного человека домашней техникой. В часы пикового потребления напряжение в электросети из-за этого может значительно «проседать» и, наоборот, скачкообразно увеличиваться при резком снижении общей нагрузки. В этом, кстати, каждый может убедиться самостоятельно, проведя мониторинг с помощью обычного вольтметра в течение нескольких дней в разное время суток.
- Не являются редким исключением населенные пункты или загородные поселки , в которых состояние электросетей вообще далеко от нормы. Обычное явление – кто-то включил сварочный трансформатор, и у всех соседей моргает освещение. Кстати, современный тренд на массовое загородное строительство часто приводит к тому, что, казалось бы, благоприятная еще год назад обстановка с энергоснабжением в поселке имеет явную тенденцию к ухудшению.
- События недавних лет лишний раз доказали, что даже в самых благоприятных условиях свои «поправки» способна внести стихия. Ледяные дожди, ураганные ветры – все это может привести к падениям деревьев или обрывам проводов ЛЭП. А насколько опасны перекосы фаз при таких обрывах – знает любой электрик.
- К аварийным ситуациям может привести и некомпетентное вмешательство человека. Не секрет, что есть любители показать свое «умение» на общем щитке в подъезде. Газеты пестрят объявлениями «мастеров», которым когда-то кто-то сказал, что они разбираются в электротехнике. Небрежность, неграмотность или просто ошибочные действия таких «профессионалов» способны закончиться дикими скачками напряжения – со всеми вытекающими последствиями. Нельзя исключить и просто проявлений вандализма – таких случаев немало сплошь и рядом.
А какие могут быть последствия?
Если очень «повезет », то сильные перепады напряжения вызовут временные перебои в работе системы отопления, снизят функциональные возможности дорогостоящего оборудования, приведут к сбоям в запрограммированных режимах работы. Это уже не сильно хорошо, и зачастую заканчивается вызовом специалистов для восстановления работоспособности электроники. Но случаются ситуации и похуже. Работники ремонтных сервисных мастерских могут подтвердить, что поступают к ним котлы и с полностью прогоревшими электронными платами, требующими сложного ремонта или полной замены. А иногда чрезвычайные ситуации и вовсе могут привести к локальному возгоранию – а это, с учетом расположенной рядом газовой магистрали – прямой путь к пожару.
Подобных неприятностей, ведущих в сложному ремонту или необходимости полной замены , можно избежать установкой стабилизатора напряжения. И пренебрегать таким приобретением, полагаясь на «советы бывалых» - как раз и будет проявлением технической отсталости. Кстати, многие производители котлов напрямую заявляют о необходимости стабилизированного питания, и отсутствие стабилизатора становится причиной отказа в выполнении гарантийных обязательств. Так что есть над чем задуматься…
Как устроены стабилизаторы напряжения?
Функции стабилизатора напряжения уже должны быть понятны из названия самого прибора. Тем не менее , не будет лишним их сформулировать еще раз:
- Прибор должен реагировать на уровень входного напряжения в сети и вносить коррективы, для подачи на подключённое оборудование питания, максимально приближенного к номинальным показателям.
- Если уровень входного напряжения выходит за пределы допустимого для данного стабилизатора диапазона, должна сработать защита, полностью разрывающая электрическую цепь.
- При возвращении входных показателей в рамки функциональных возможностей стабилизатора, работа прибора должна возобновиться, сразу или с определённой задержкой.
Срабатывание защиты в большинстве приборов обеспечивается наличием реле напряжения. А вот стабилизация напряжения может выполняться по-разному.
Если быть точнее , то сам процесс выработки нормализованного напряжения на выходе в подавляющем большинстве приборов основан на принципе работы трансформатора. Изменением количества витков на обмотках в текущий момент времени можно превратить трансформатор в повышающий или понижающий, в зависимости от входного напряжения. И разнообразие типов как раз и кроется в реализации этого принципа изменения параметров задействованных обмоток .
Цены на стабилизаторы для газового котла
стабилизатор для газового котла

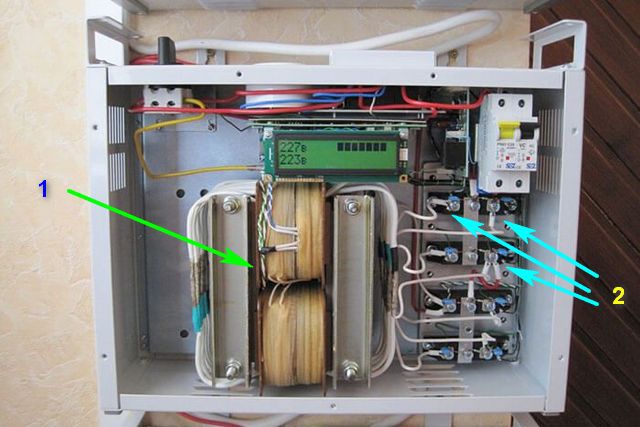

- Самыми распространенными на сегодняшний день являются стабилизаторы напряжения релейного типа. С трансформатора выведено несколько контактов, которые коммутированы через электромеханические переключатели – реле. В зависимости от уровня входного напряжения производится переключение реле, с таким расчетом , чтобы на выходе получить показатель, максимально близко приближенный к номиналу в 220 вольт.
Количество релейных переключателей может быть различным – от четырёх десяти и более штук. Чем их больше, тем точнее показатели стабилизированного напряжения на выходе.
Основные достоинства стабилизаторов релейного типа:
— Простота и безотказность конструкции;
— Устойчивость к перегрузкам;
Широкий диапазон входного напряжения
— Довольно высокая скорость реакции на изменения входных параметров
— Доступная цена.
— Герметичные корпуса каждого из реле исключают открытое искрение при переключении контактов.
Есть и определенные недостатки :
— Вырожденная ступенчатость регулировки напряжения, которая тем выше, чем меньше реле задействовано в схеме.
— Исходя из первого – не слишком хорошие показатели точности стабилизации. Для релейных приборов этот параметр обычно лежит в границах ±8%. Правда, для большинства образцов современной техники – это не столь принципиально.
— Иногда жалуются на легкий шум при переключении реле. Но если стабилизатор устанавливается в котельной или в нежилой зоне дома (квартиры), то это несущественно.
- Стабилизаторы с электронным переключением во многом напоминают релейные. Но роль ключей при переключениях между обмотками в них выполняют полупроводниковые элементы – обычно это или симисторы , или тиристоры. За счет компактности этих элементов даже в небольшом корпусе прибора можно разместить схему с весьма зн ачительным количеством ключей, что дает эффект более точной стабилизации напряжения.
Достоинства таких приборов стабилизации электропитания очевидны:
— Более высокая точность выдаваемого на подключённую нагрузку напряжения.
— Очень быстрая реакция на изменение параметров на входе.
— Компактность стабилизаторов.
— Абсолютная бесшумность в работе.
— Высокая степень ремонтопригодности.
Значимых недостатков даже, пожалуй, и не назвать. Если, конечно, не считать более высокую стоимость стабилизаторов такого типа, что, пожалуй, и предопределяет их «проигрыш» релейным по критериям популярности.
- Электромеханические стабилизаторы напряжения устроены несколько иначе. В них трансформатор всегда имеет кольцевую (торическую) форму, в центре расположен сервопривод, на котором размещен блок токосъемника с угольными щетками .
В зависимости от уровня входного напряжения, сервопривод перемещает токосъемник по кольцевому коллектору. Тем самым изменяется количество витков вторичной обмотки трансформатора и, соответственно, напряжение на выходе.
Эта схема обладает рядом неоспоримых достоинств, к которым можно отнести высокую точность показаний выходного напряжения (обычно в пределах ±3%) и доступную стоимость. Тем не менее , довольно существенные недостатки ограничивают ее применение в паре с котельным оборудованием.
К таким «минусам» прежде всего относится возможное искрение контактов на токосъемнике , которое может усиливаться по мере износа угольных щеток . Понятно, что по правилам безопасности применение подобных приборов в условиях котельной нежелательно. Наличие механики и узлов трения – это всегда «ахиллесова пята», то есть по долговечности эксплуатации, без необходимости профилактики или замены деталей, такие стабилизаторы проигрывают релейным и полупроводниковым. Работа сервопривода сопровождается шумовым фоном, что тоже не всем нравится. И ко всему прочему, картину высокой точности стабилизации портит весьма большое время реакции, которое при значительных скачках может доходить до нескольких секунд. А это уже – чрезмерно много для подачи нормального питания на современную электронику.
Одним словом – далеко не самый лучший вариант для работы в паре с современным газовым отопительным оборудованием .
Можно в продаже встретить и наиболее «продвинутые» инверторные стабилизаторы, работающие по принципу высокочастотного преобразования переменного тока. Там уже – совершенно иной уровень и точности, и скорости, и плавности стабилизации. Другое дело, что для газового котла такие идеальные условия электропитания, на фоне чрезмерно высокой цены стабилизатора, становятся не вполне оправданными.
С наступлением холодов все чаще включаются разнообразные электрические отопительные приборы, которые очень сильно просаживают силовую линию и доставляют немало хлопот владельцам газовых котлов. Чтобы отопление в доме не зависело от перепадов напряжения дорогостоящая котельная электроника и насосы циркуляции теплоносителя нуждаются в защите. Принимая во внимание тот факт, что выход из строя этого оборудования по причине нестабильности электрической сети является не гарантийным случаем – ремонт котла оплачивается владельцем из собственного кармана.
Бесперебойник (ИБП) остается незаменимым в случае полного отключения электроэнергии и в обязательном порядке должен выдавать правильную синусоиду, что реализовано далеко не в каждом устройстве.
Опасным для котла является функционирование в диапазоне напряжений ниже 200В и выше 240В, в то время как большинство ИБП переходят на батарею при напряжении ниже 170В и выше 250В и пропускают нестабильное питание на котельную электронику.
Не в пользу этого устройства говорит еще тот факт, что время его автономного функционирования полностью зависит от емкости аккумуляторной батареи, цена которой порой превышает на порядок цену самого устройства.
Также порой необоснованным является использование бесперебойника для котла при кратковременных отключениях электроэнергии – ведь отопительные батареи в доме остынут не сразу и недолгое выключение газового оборудования никак не повлияют на температуру воздуха в помещении.
Стабилизатор напряжения является более надежным решением для защиты газового оборудования от перепадов напряжения за счет широкого диапазона работы, скорости реакции и точности достаточной для бесперебойной работы как котлов, так и насосов.
По каким параметрам выбирать стабилизатор для котла?
Среди параметров, на которые стоит обратить внимание при выборе стабилизатора напряжения для котла можно выделить следующие:
1. Тип подключения (однофазный или трехфазный)
Тут все просто – для котлов с одной фазой нужен 1-фазный стабилизатор (большинство бытовых именно такие), а для 3-фазного либо один трехфазник, либо 3 однофазника.
2. Форма сигнала на выходе
Одним из важных параметров при выборе устройства защиты является форма сигнала на входе газового котла. Особенно «капризными» являются циркуляционные насосы, которым не подходит несинусоидальный сигнал и при отсутствии такового они начинают сильно гудеть, перегреваться и выходить из строя. Потому стабилизатор не должен видоизменять (искажать) форму синусоиды, а наоборот при помощи фильтров должен способствовать ее улучшению.
3. Необходимая мощность
Каждый газовый котел с электроникой и насосом имеет 2 мощностные характеристики – тепловую и электрическую. Для правильного подбора стабилизатора для котла необходимо точно знать значение именно электрического параметра и к этому значению добавить еще 30-40% на случай провалов в сети, т.к. мощность аппарата уменьшается при снижении входного напряжения. В большинстве случаев для бытовых котлов вполне достаточно стабилизирующего устройства на 2-3 кВт даже с учетом пусковых токов циркуляционных насосов.
4. Скорость реакции
Чем быстрее стабилизатор отреагирует на скачки напряжения, тем выше вероятность, что электроника котла останется неповрежденной. Рекомендуемое значение данного параметра не более 100мс.
5. Точность стабилизации
Предельные рабочие напряжения современных газовых котлов лежат в диапазоне 200-240В, следовательно, и стабилизатор должен выдавать на выходе значения не только не хуже, а наоборот — более приближенные к общепринятым 220В. Из этого следует, что точность не может быть менее 10%.
6. Способ монтажа и подключения
В большинстве случаев установка бытового котельного оборудования производится в технических помещениях небольшой площади. Для такого ограниченного пространства рекомендуется выбирать стабилизаторы с возможностью как настенной, так и напольной установки для более компактного размещения.
Подключение, как правило, производится через шнур с вилкой, который идет от котла в розетку, которая вмонтирована в корпус стабилизирующего устройства.
7. Наличие «сквозного нуля»
Электроника большинства газовых котлов очень болезненно реагирует на проблему неправильного подсоединения фазы и нуля, а также отсутствие прямой (сквозной) нейтрали из сети. Поэтому одним из требований к системам защиты является наличие «нуля» без какого-либо прерывания, т.е. напрямую из сети.
Какой стабилизатор напряжения лучший для котла?
Наилучшими по соотношению цена/качество и полностью соответствующие требованиям по питанию бытового котельного оборудования считаются стабилизаторы серии Гибрид и Ампер на 2,2 и 5,5 кВт.
Модель Гибрид представляет собой стабилизатор «эконом» класса, но при этом имеет характеристики достаточные для обеспечения работоспособности большинства котлов (Baxi, Ariston, Buderus, Sven, Voto и др.) в условиях больших перепадов напряжения в сети. Вот некоторые из основных преимуществ:
1. Диапазон работы стабилизатора от 130 до 310В, что является самым внушительным среди аналогичных моделей.
2. Запатентованная система защиты контактов реле от подгорания за счет использования симисторов и гасящих резисторов гарантирует долговечность и непрерывность подачи напряжения на котел вне зависимости от количества переключений.
3. Отсутствие искажений после стабилизатора позволяет получить чистую синусоиду, что критически важно для насосов системы отопления.
4. Точность стабилизации 220±15В достаточна для функционирования электроники котла.
5. Возможность работы от дизельного генератора при отключении электроэнергии.
6. Автоматическая защита от низкого или высокого напряжения в сети, от перегрузки, мгновенное отключение при коротком замыкании, а также защита от искрения в цепи нагрузки
7. Удобный монтаж как на стене, так и на полу позволит разместить стабилизатор в самых стесненных условиях.
8. Возможность работы с системами альтернативного питания (солнечные или ветровые)
Стабилизатор напряжения — модель Ампер уже позиционируется как «средний» класс и обладает характеристиками, которые обеспечат бессбойную работу электроники любого газового котла (Innovari, Ariston, Buderus, Immergas, Sven, Voto, Штиль, Вайлант, Ударник, Бастион, Энергия и многих других) в самых «тяжелых» условиях электрической сети.
Какой стабилизатор напряжения выбрать для газового котла?
Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.
Преимущества:
- плавная регулировка при помощи сервопривода;
- более точное, на тот момент, напряжение на выходе.
Но у них был большой минус:
- медленная скорость выравнивания напряжения.
Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.
Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:
- высокая скорость срабатывания на изменения напряжения - менее 10 мс (миллисекунд);
- более широкий диапазон входных напряжений (105...265В);
- настенное исполнение, что гораздо удобнее.
Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):
magazin energia ru
Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:
- низкая точность напряжения на выходе (220 ± 10%).
В результате получали ситуацию, когда на колебания электросети в диапазоне от 198...242В обычные бытовые релейники попросту никак не реагировали.
Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.
Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:
- быстро реагировать на изменения в электросети;
- иметь маленькую погрешность напряжения на выходе.
Дополнительными требованиями можно назвать:
- приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
- настенное исполнение (наличие крепления на стену более удобно и экономит место).
Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения "Энергия АРС", при разработке которой ориентировались на эти требования.
Энергия АРС-1000 (1 кВA (0.7..1 кВт))
После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:
- скорость срабатывания - 10 мс (миллисекунд);
- точность регулировки - 220 ± 4%;
- универсальное крепление - можно как повесить на стенку так и поставить на маленькие ножки;
- диапазон входных напряжений - 120...276В;
- маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 - 5 кг;
- защита котла от импульсных помех;
- полностью металлический корпус - повышенная безопасность;
- защита от неправильного подключения (необходима для фазозависимых котлов);
- имеет приятный белый цвет корпуса;
- простое подключение котла через вилку и розетку.
Сравнивая с бытовыми стабилизаторами получаем такие цифры:
Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке - электромеханических. Скорость же срабатывания несравнимо выше.
Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:
Voltron РСН-1000 | Энергия АРС-1000 | |
---|---|---|
Мощность: | 1 кВA (0.7...1 кВт) | 1 кВA (0.7...1 кВт) |
Напряжение входа: | 105...265 В | 120...276 В |
В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.
Первое правило:
Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.
Какой мощности нужен стабилизатор
Для начала необходимо обозначить, что мощность газового котла, например, 24 кВт не означает, что нужно для него искать стабилизатор напряжения на 24 киловатта. 24 кВт - это максимальная полезная тепловая мощность, которую способен выдать котел, а при выборе стабилизатора следует ориентироваться на потребляемую мощность, которая заявлена в "Вт" (ваттах) и часто составляет 150 Вт.
Во всех документах к газовому оборудованию указывается только его рабочий ток, но в момент запуска он превышает номинальный в 3-5 раз. Поэтому, если на котел подбирался аппарат исходя из его номинальной мощности, то в моменты включения газового оборудования стабилизатор будет испытывать сильные перегрузки, что приведет к сильному сокращению срока его службы.
Чтобы и котел был под защитой и стабилизатор не приходилось часто менять, необходимо брать аппарат с запасом по мощности.
Еще один момент который нужно понимать - мощность стабилизаторов указывается в "ВА" (вольт-амперах), а мощность котлов в "Вт" (ваттах). Большинство наших соотечественников ошибочно считают эти два параметра одинаковыми. На самом деле вольт-амперы - это полная мощность, а ватты - только часть ее и называется "полезная мощность". Поэтому, когда для стабилизатора напряжения заявлена мощность в 500 ВА (вольт-ампер), то полезной мощности (ватт) в нем будет только 350 Вт.
Вот таблица по самым популярным мощностям стабилизаторов для котлов в вольт-амперах и их реальная мощность в ваттах:
Мощность, 500 ВА | Мощность, 1000 ВА | Мощность, 1500 ВА |
---|---|---|
350 Вт | 700 Вт | 1050 Вт |
Вот теперь цифры более реальные и не возникает вопроса "Почему для моего котла на 150Вт нужен котел на 500Вт?". Теперь ясно, что реальных в нем только 350 Вт.
Второе правило:
Понимаем, что значение мощности 500 ВА стабилизатора и 500 Вт котла не одно и тоже. Ориентируемся на реальные показатели.
На сколько сильно падает напряжение?
Теперь рассмотрим последний подводный камень при выборе стабилизатора напряжения для котла отопления.
Человек без специального технического образования вряд ли будет знать, что при падении напряжения в электросети падает и выдаваемая стабилизатором мощность. И если производителем заявлены 350 Вт, то уже при 198В мощность стабилизатора начнет снижаться, при 170В составит 80%:
350 * 80 / 100 = 280 Вт
а при 130В только 50% от номинала:
350 * 50 / 100 = 175 Вт.
Вот теперь не возникает вопросов о большой мощности стабилизатора для моего котла. Стало понятно, что даже при аномальном падении напряжения котел на 150Вт не будет отключаться по перегрузу.
Как видим, необходимо знать на сколько сильно падает напряжение, а если возможности замерять просадки нету, то выбирать стабилизатор с запасом по мощности в 30%.
Третье правило:
При падении напряжения падает и мощность стабилизатора, поэтому всегда нужно брать аппарат бОльшей мощности, чем требуется.
Выводы
Итак, сегодня мы выяснили для себя:
- тип необходимого стабилизатора;
- определились в мощности аппарата;
- выяснили, что нужен запас мощности при сильных колебаниях в сети.
Выполняя только эти три простых правила Вы сможете правильно выбрать соответствующий аппарат в или помочь другу в этом вопросе дав ссылку на эту статью.
Надеюсь, удалось максимально помочь с подбором стабилизатора. Если Вы узнали для себя что-то новенькое и считаете эту информацию полезной, нажмите ниже на кнопки социальных сетей и сохраните эту статью себе, чтобы не потерять.
Наверное, никого не надо уже убеждать в том, что система отопления, работающая по принципу принудительной циркуляции теплоносителя, работает значительно эффективней, легче поддаётся точным настройкам, что в итоге приводит к существенной экономии на расходе газа. Кроме того, современные газовые котлы оснащаются электронными многоуровневыми система управления, контроля и обеспечения безопасности эксплуатации, что предельно упрощает пользование ими, минимизирует необходимость регулярного вмешательства человека в процесс создания комфортных условий в доме или квартире.
Однако, чтобы обеспечивался весь этот «пакет удобств» котельное оборудование должно получать стабильное электропитание. И подключать его напрямую к сети – легкомысленный подход, который может привести к некорректной работе или даже к более печальным последствиям – выходу оборудования из строя. Потенциальная опасность кроется в возможных нестабильных показателях уровня входного напряжения. Выход один – устанавливать стабилизатор напряжения для газового котла как выбрать который – будет рассмотрено в настоящей публикации.
Почему стабилизатор должен стать обязательным элементом системы?
К сожалению, далеко не все владельцы автономных систем отопления с современным газовым оборудованием в полной мере представляют, насколько важен стабилизатор. Очень часто можно встретить мнения, что «у меня газовый котел уже 20 лет, и я вполне обходился без всякой электроники и без стабилизатора», «у нас никогда не бывает перепадов напряжения», или «подумаешь, не будет какое-то время работать электроника контроля – на общей работоспособности системы это не скажется».
Все эти, и им подобные мнения – глубоко ошибочны, и даже порочны. Давайте разбираться.
А. Сторонникам «работы по старинке» ответить проще всего. Отвергать достижения технического развития – не самая умная позиция. Возможно, это оттого, что многие просто даже не представляют, какие удобства предоставляют современные автоматизированные газовые котлы, и несколько это отличается от того, к чему они «привыкли».
- Мало того что перемещение теплоносителя обеспечивается циркуляционным насосом (или каскадом насосов). Специальные опции обеспечивают режим постциркуляции, когда после выключения горелок котла насосы продолжают работать еще определённое время, обеспечивая максимально равномерное распределение тепла, не допуская зон с контрастным уровнем температуры.
- Если котлы старой конструкции были «заточены» на одновременное включение всех горелок, то функции модулирования пламени позволяют запускать только необходимое их количество, одновременно регулируя и интенсивность горения (высоту языков пламени).
- Частые перезапуски котла – не слишком для него полезны, и с этим «пороком» успешно справляется функции плавного розжига и снижения интенсивности горения газа при приближении к верхнему порогу нагрева теплоносителя, установленному пользователем. Система начинает работать намного плавнее и экономичнее.
- Современные котлы могут обеспечивать теплом сразу несколько различных по принципу и температурному режиму контуров отопления. Причем установки для каждого из контуров можно задать индивидуально. Мало того, возможность программирования позволяет внести недельный режим работы, с градацией по входным и рабочим дням – система станет поддерживать в помещениях оптимальную температуру только тогда, когда это действительно требуется, и снижать интенсивность нагрева на тот период, когда наличия людей в квартире (доме) не предполагается.
- Более «продвинутые» котлы оснащены микропроцессорными системами, которые способны оценивать внешние условия (температуру в помещениях и на улице), анализировать взаимосвязь между ними и запускать в действие наиболее благоприятный для текущих условий алгоритм общего функционирования автономного отопления.
- Наконец, любое современное газовое оборудование постоянно следит за уровнем безопасности своей работы. Причем это касается очень многих аспектов. Безусловно, сработает система защиты при случайном затухании горелки, при недостаточной тяге в дымоходе, при низком давлении газа в подающей магистрали, при утечке (падении давления) в отопительном контуре. Кроме того, специальная функция никогда не допустит промерзания системы (в ней всегда будет поддерживаться положительная температура), а многие котлы еще и следят за состоянием электромеханической части – даже при длительных простоях для предотвращения закисания будут происходить переключения клапанов и перепускных кранов, кратковременный пуск циркуляционных насосов.
Удобно? – Безусловно! Стоит ли этот функционал установки стабилизатора напряжения? – Наверное, ответ очевиден!
Б. Утверждение, что «у нас никогда не бывает перепадов напряжения» вообще не выдерживает никакой критики. Оно является характерным примером алогизма – «никогда раньше не было» вовсе не означает «никогда и не будет впредь». Вся беда в том, что это явление не всегда зависит только от человеческого фактора – могут вмешаться и стихийные причины. Судите сами:
- Даже самые надежные ЛЭП не могут быть абсолютно застрахованы от природных катаклизмов. «Ледяные дожди», падение старых деревьев, ураганные порывы ветра, явления сейсмического характера – все это может вызвать обрывы проводов, сопровождающиеся или падением напряжения, или, что еще страшнее – перекосом фаз с такими скачками, которые могут мгновенно вывести электронику из строя.
- Развитие сети ЛЭП нередко просто не поспевает за растущим числом потребителей энергии, особенно на фоне современного строительного бума. К стабильно работающей линии электропередач могут быть подключены новые появившиеся загородные поселки, а иногда – и производственные мощности, и в часы пикового потребления могут возникнуть никогда ранее не наблюдавшиеся проблемы.
- Ну и, конечно, пресловутый человеческий фактор – последствия работы неквалифицированных «специалистов», а то и вовсе соседа, возомнившего себя электриком, некачественный монтаж или заводской брак в используемых материалах и элементах внутридомовой разводки, не изжитые по сей день явления вандализма – вполне возможные причины появления нестабильности в, казалось бы, безупречной ранее линии питания.
В. И третье возражение: мол, временные перепады - ничего страшного. Это как сказать. Безусловно, любая электрическая бытовая техника имеет определенный эксплуатационный запас – диапазон напряжения, в пределах которого перепады напряжения не привнесут каких-либо неудобств. Но вот если скачки значительные, то все может закончиться некоренной работой оборудования – недостаточным напором в контурах, нехваткой воздуха в камере сгорания при его принудительной подаче, разбалансировкой системы, а при неблагоприятных стечениях обстоятельств – и серьезной аварией, выходом электроники из строя, с необходимостью дальнейшего проведения дорогостоящего ремонта (и это еще – в лучшем случае).
Особенно опасны в таких случаях обрывы «нулевого» провода в трехфазной линии, которыми обычно осуществляется подводка к многоэтажным зданиям с большим количеством абонентов. Как видно из схемы, показанной ниже, в этом случае происходит эффект встречных фаз с диким скачком напряжения и с практически гарантированным выходом электроники из строя, а иногда заканчивается и более серьезными авариями, на грани пожароопасности.
Так как большинство современных стабилизаторов напряжения снабжено функций полного аварийного отключения питания при перепадах напряжения, превышающих стабилизирующие возможности прибора, таких последствий вполне можно избежать.
Вывод – гораздо дешевле будет один раз потратиться на стабилизатор (цена на который не идет ни в какое сравнение со стоимостью современного газового котла), и быть спокойным за сохранность своего оборудования.
Надеемся, что скептиков удалось убедить, поэтому переходим к более пристальному рассмотрению стабилизаторов напряжения.
Возможно, вас заинтересует информация о том, как устроены
Устройство основных типов стабилизаторов напряжения
Основные задачи стабилизатора напряжения, наверное, уже стали всем понятны по ходу изложения. Итак, это:
- Обеспечение на выходе их прибора стабильного показателя напряжения, необходимого для корректной работы газового котла и связанного с ним оборудования системы отопления.
- Встроенное реле напряжения должно полностью обесточивать систему в том случае, если уровень перепадов напряжения выходит за рамки функциональных возможностей стабилизатора.
- В идеале, после нормализации входного напряжения (до допустимого уровня на входе в стабилизатор), автоматика должна самостоятельно осуществить перезапуск системы (по желанию пользователя).
Функция выравнивания напряжения – общая для всех типов стабилизаторов, но вот ее исполнение обеспечивается в различных типах приборах по разному.
Релейные стабилизаторы напряжения
Сразу отметим, что в любом стабилизаторе напряжения подобного назначения главным элементов является трансформатор. Первичная его обмотка подключена ко входу линии питания, а вот вторичная имеет несколько контуров или выводов (от 4÷5 и до нескольких десятков, от этого зависит точность стабилизации). В зависимости от уровня входного напряжения, прибор самостоятельно переключается на ту обмотку, в которой в данный момент наводится напряжение, которое имеет максимально близкое значение к требуемой величине в 220 вольт.
В релейных стабилизаторах переключение между контурами вторичной обмотки происходит с помощью группы реле.
1 – трансформатор с несколькими выходами вторичной обмотки.
2 – реле, обеспечивающее переключение между обмотками трансформатора.
Достоинства таких приборов:
- Каждое реле заключено в герметичный корпус, что исключает возможность открытого искрения.
- Релейные стабилизаторы отличаются очень высокой скоростью реакции на изменение входного напряжения.
- Им не особо страшны перегрузки мощности, а диапазон стабилизации – достаточно широк.
- Приборы такого класса – очень долговечны, безотказно служат в течение многих лет.
- Релейные стабилизаторы легко поддаются ремонту – замена реле не является сверхсложной задачей.
- Невысокая цена подобных устройств делает их очень востребованными среди потребителей.
О недостатках можно сказать следующее:
- Выраженная ступенчатость регулирования выходного напряжения, и связанная с этим не слишком высокие показатели точности стабилизации. Для подобных приборов обычным явлением будет стабилизация в пределах ±7÷8% от номинального значения. Впрочем, у большинства устройств современной электронной техники допустимые величины перепада напряжения еще шире – в рамках ±10÷15%, так что возможностей релейного стабилизатора должно быть достаточно.
- Некоторые пользователи отмечают легкий шумовой фон от срабатывающих реле. Если такой прибор расположен в жилой зоне, то людей с чутким слухом это может раздражать. Разумнее будет разместить его в котельной.
Стабилизаторы с полупроводниковыми ключами
Эти стабилизаторы во многом схожи с релейными, но вот только роль ключей для переключения между обмотками выполняют не электромеханические элементы – реле, а полупроводниковые – тиристоры или симисторы.
1 — трансформатор
2 – каскад полупроводниковых ключей.
Установить большее количество уровней стабилизации в релейных приборах зачастую не позволяют соображения компоновки – сложно разместить в компактном корпусе значительное количество достаточно крупных элементов – реле. А вот с полупроводниковыми ключами – картина иная, так как места они занимают значительно меньше, и можно модно установить их намного больше.
Понятно, что полное отсутствие каких бы то ни было механических элементов резко понимает надежность прибора. Большое количество ключей обеспечивает высокую точность стабилизации наряду с ее высокой скоростью. Такие приборы – наиболее компактные, совершенно бесшумные и самые неприхотливые к условиям эксплуатации. Наверное, справедливым будет сказать, что такие стабилизаторы с полупроводниковыми ключами являются самым оптимальным решением для насыщенного электроникой котельного оборудования.
Правда, нужно быть готовым к тому, что стоимость у их повыше, чем у их «конкурентов». Но это должно оправдаться долговечностью и удобством использования. Благодаря применению стабилизатора напряжения поддается регулировке .
Электромеханические стабилизаторы напряжения
Эта группа приборов имеет принципиально другое устройство. Естественно, главным преобразователем все равно является трансформатор, но он всегда имеет характерную торообразную форму, и на верхней грани его вики лишены изоляции – она выполняет роль кольцевой контактной площадки-коллектора.
По этому кольцу перемещается токосъемная графитовая щетка, приводимая в движение электродвигателем – сервоприводом. В зависимости от уровня входного напряжения, электронная схема прибора выбирает оптимальное положение щетки для выдачи на выходе напряжения, близкого к номинальному значению.
1 – торообразный автотрансформатор;
2 – графитовый токосъемник, перемещающийся по окружности вместе с подвижным узлом;
3 – сервопривод, обеспечивающий перемещение токосъемного узла.
Подобное приборы отличаются очень хорошими показателями точности стабилизации – обычно получаемая величина напряжения отличается от номинала не более, чем на ± 3%. По уровню стоимости такие стабилизаторы также входят в разряд вполне доступных. Тем не менее, использование их с газовым оборудованием все же не приветствуется. Причин тому – несколько.
- Во-первых, перемещение токосъемной графитовой щетки по обмотке часто сопровождается искрением. Это явление будет нарастать по мере износа трущихся деталей, а особенно – в условиях повышенной влажности воздуха. Располагать прибор с искрообразованием в помещении газовой котельной – весьма спорное решение с точки зрения обеспечения безопасности.
- Во-вторых, работа такого стабилизатора сопровождается шумом – пусть и не сильным, но способным вызвать раздражение, если разместить его в жилой зоне.
- В-третьих, наличие трущихся частей делает подобный прибор не особо долговечным – просто по причине постепенного износа токосъемного узла.
- И, наконец, в-четвертых, скорость стабилизации все же оставляет желать лучшего – при больших перепадах напряжения до вывода на номинальное значение может пройти даже несколько секунд, а для точной электроники современных газовых котлов это все же многовато.
Безусловно, это не категоричный запрет на использование таких приборов для обеспечения питания котельного оборудования – с соблюдением мер безопасности подобный вариант тоже вполне приемлем. Просто, возможно, имеет смысл тщательнее рассмотреть более приемлемое и безопасное решение.
В продаже встречаются и более современные стабилизаторы напряжения, работа которых строится на многоступенчатом инверторном преобразовании тока. Такие приборы способны выдать практически идеальную синусоиду, но стоимость их достаточно высока, и вряд ли есть смысл приобретать их только для обеспечения питания котельного оборудования.
Особенности выбора стабилизатора напряжения для газового котла
Итак, стабилизатор напряжения для газового котла, однозначно, необходим. Но вот как правильно выбрать модель по ее параметрам, чтобы гарантированно обеспечивалась нормальная работа системы отопления? Существует целый ряд критериев выбора – рассмотрим их подробнее.
Функциональный диапазон стабилизатора напряжения.
Эта характеристика всегда указывается в паспорте прибора. Она дает понятие о том, в каком диапазоне входных напряжений стабилизатор способен работать – выдавать на выходе близкое к требуемому номиналу значение. Например: Uвх мах = 260 В; Uвх min = 140 В.
Как определиться с нужным значением? Можно, конечно, приобрести прибор с максимально возможным диапазоном, но будет ли это рентабельным, ведь с возрастание функциональных возможностей стабилизатора растет и стоимость.
Если в месте проживания перепады напряжения носят постоянный характер (например, приходятся на характерные часы пик или отклонение от номинала вообще считается «нормой», то можно экспериментальным путём определить, какой рабочий диапазон прибора потребуется. Для этого необходимо вооружиться вольтметром (мультитестером).
При проведении замеров не забывайте, что имеете дело с опасным для жизни напряжением. Чтобы не получить электротравму или не лишиться тестера, лишний раз следует проконтролировать, что на приборе установлено именно переменное напряжение, и что диапазон измерения соответствует ожидаемым значениям (на различных приборах может устанавливаться по-разному, например, АСV или же ~V с верхним пределом измерений порядка 500 – 700 вольт).
Ограничиваться одним измерением – нельзя, не поможет в представлении реальной картины. Лучше всего – составить небольшую табличку, и вносить в нее полученные значения – несколько раз в сутки и в течение нескольких дней, в том числе – рабочих и выходных. Например, вот так (взято по итогам собственных измерений):
Время замера | Результаты измерений по дням и часам, вольт | ||||
---|---|---|---|---|---|
Понедельник | Среда | Пятница | Суббота | Воскресенье | |
6.00 | 218 | 215 | 218 | 211 | 201 |
8.00 | 195 | 188 | 190 | 198 | 205 |
12.00 | 205 | 211 | 199 | 202 | 199 |
15.00 | 215 | 201 | 204 | 223 | 200 |
18.00 | 189 | 178 | 179 | 195 | 189 |
21.00 | 193 | 183 | 202 | 189 | 178 |
24.00 | 221 | 219 | 225 | 206 | 208 |
Вот теперь картина будет получена в полной наглядности – не составит труда определиться с динамикой изменения уровня напряжения в сети, чтобы правильно подобрать требуемый стабилизатор. Безусловно, диапазон следует несколько расширить, скажем, на 15 вольт вверх и вниз – и уже по полученным значениям выбирать оптимальную модель.
Важен еще один момент – при выборе стоит руководствоваться рабочим диапазоном стабилизатора. В паспортных данных может указываться, кроме него, еще и предельный диапазон – следует правильно понимать, что это – предельно допустимые значения, но долго в таком режиме прибор работать не сможет.
Система автоотключения при выходе из предельного диапазона, возможность перезапуска
Очень важные функции, направленные на обеспечение безопасности и сохранности подключенного к стабилизатору оборудования. Не следует приобретать дешевое изделие, в котором таковых возможностей не предусмотрено.
Смысл аварийного отключения заключается в том, что если входное напряжение выходит за границы предельно допустимого, прибор автоматически отключается, разрывая цепь питания. Этим самым он обеспечивает сохранность всей подключенной к нему техники, да и свою собственную.
Вместе с тем важно, чтобы прибор умел самостоятельно включаться и входить в рабочий режим после того, как входное напряжение вновь окажется в допустимых рамках – это даст гарантию того, что система отопления не будет в случае временных сильных скачков полностью обесточена, например, пли длительном отсутствии хозяев дома. Но для того чтобы не допустить частых пусков оборудования, когда уровень входного напряжения по каким-либо причинам балансирует на допустимой грани, предусматривается задержка перезапуска – такая опция может быть с регулировкой времени задержки.
Мощностные параметры стабилизатора напряжения
Этот критерий выбора зависит от того, какую нагрузку планируется «повесит» на стабилизатор напряжения. Если рассуждать несколько упрощённо, то можно говорить о мощности прибора. Но так как сам стабилизатор полезной нагрузкой не является, то корректнее будет именовать ее вольт-амперной характеристикой (на ватты (Вт), а вольт-амперы (ВА)).
Одним словом, этот параметр показывает, какую подключенную нагрузку стабилизатор сможет «потянуть» без потери своих функциональных качеств. А так как речь сейчас идет о системе отопления, то сюда могут войти:
- Потребляемая мощность самого газового котла: электронной схемы управления и контроля, электромеханических устройств – клапанов, кранов и т.п., а во многих моделях – встроенных циркуляционных насосов и вентиляторов принудительной подачи воздуха в камеру сгорания закрытого типа. Суммарная номинальная потребляемая мощность обязательно должна быть указана в паспорте котла.
- В сложных многоконтурных системах отопления часто не ограничиваются только встроенным насосом (если он предусмотрен в конкретной модели) – устанавливают и внешние, причем бывает и несколько штук. Целесообразно их также подключить к стабилизированному питанию, чтобы вся система работала «в унисон».
- Аналогичная ситуация может быть и с дополнительной аппаратурой управления и контроля, которая устанавливается на отдельных контурах, требующих индивидуального режима работы.
Простое суммирование номинальных мощностей подключённых к стабилизатору приборов даст ошибочный результат. Это объясняется несколькими причинами.
— Суммарное потребление многих электроприборов складывается из значения полезной активной и реактивной мощностей. Есть специальная зависимость, учитывающая так называемый коэффициент мощности (сos φ) – формулу приводить не будем, скажем лишь, что фактическое потребление может отличаться от номинального в 1,3÷1,5 раза, и особенно это присуще приборам, в которых используются электроприводы.
— Запуск большинства электроприборов сопровождается пусковым скачком тока, что тоже необходимо учитывать при определении суммарной нагрузки.
— Наконец, никто не отменял закон сохранения энергии. Если стабилизатор «вытягивает» на номинал сильно «просевшее» напряжение, то в чем-то должна быть и потеря. А она – именно в мощности. Есть так называемый коэффициент трансформации, который указывает, какую поправку в вольт-амперную характеристику трансформатора необходимо вносить.
Чтобы не утомлять читателя формулами и таблицами, предлагаем ему воспользоваться специальным калькулятором, в программе которого уже заложены все необходимые соотношения.
